人像掃描數字化建模

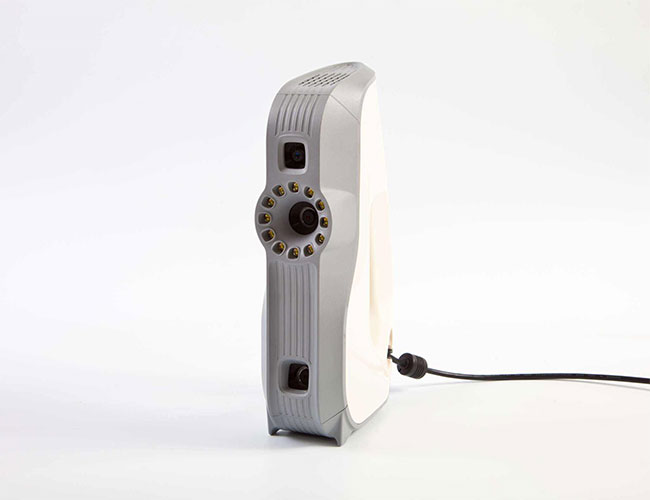

Artec Eva 手持式人像三維掃描儀
人像掃描數字化建模也是逆向工程的一種，除了要完成較為精細的曲面逆向建模，還需要對圖案及色彩進行較好的還原。
手持式人像三維掃描儀
輕巧、攜帶方便，以每秒16幀的速度掃描動態物體，具備高速高精度掃描功能，對掃描物體無需貼標記點，無需EM追蹤，也無需校準，具備色彩捕捉性能。幾乎適合所有行業使用，同時也能用于CG動畫、取證以及醫學領域。
規格參數
規格型號 |
Artec Eva |
|
3D 分辨率 |
0.5 mm |
|
3D 數據精度 |
0.1 mm |
|
3D 數據精度和距離之間的關系 |
每100 cm 降低0.03% |
|
紋理清晰度 |
1.3 mp |
|
顏色 |
24 bpp |
|
光源 |
可調節閃光燈 (非激光) |
|
工作距離范圍 |
0.4 – 1 m |
|
近距離掃描范圍 HxW |
214 mm x 148 mm |
|
遠距離掃描范圍 HxW |
536 mm x 371 mm |
|
掃描角度范圍 HхW |
30x21° |
|
視頻幀速率 |
16 fps |
|
數據獲取時間 |
0.0002 秒 |
|
最大數據獲取速度 |
2 000 000 點/秒 |
|
尺寸, HxDxW |
261.5 x 158.2 x 63.7 mm |
|
重量 |
0.85 kg |
|
輸出格式 |
OBJ, STL, WRML, ASCII, AOP, CSV, PLY , PTX, E57 * |
|
處理能力 |
40'000'000 三角形/1GB RAM |
|
對操作系統的要求 |
Windows 7 或 Windows 8 - x64 |
陣列式人像三維采集系統
該系統通過軟件控制128個高精度CCD攝像頭進行陣列式多角度同時拍照，形成0.1秒內拍攝物體個角度的照片組，將照片組導入專業數據處理軟件，轉換成高質量帶貼圖的色彩三維人像，并能實現對動態物體的瞬時捕捉。

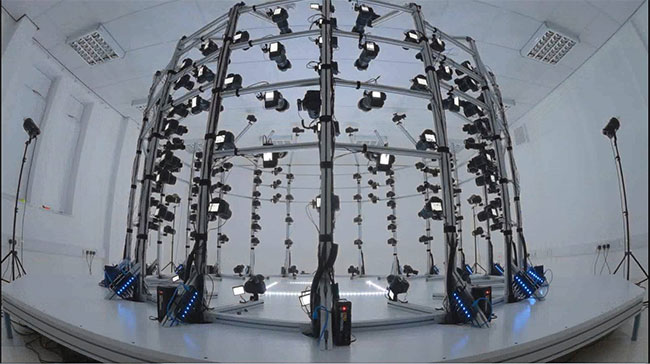

陣列攝像頭布局

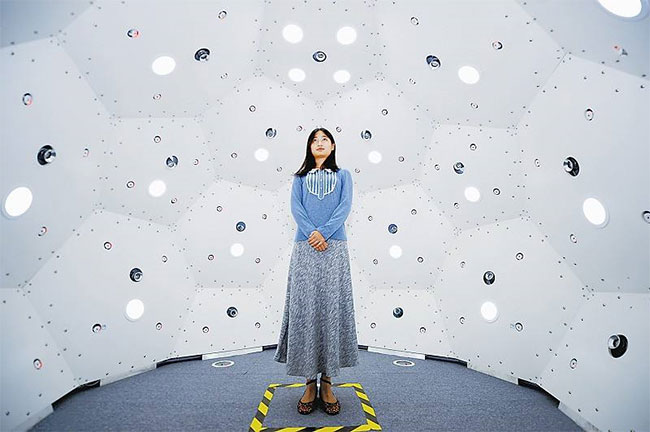

客戶正在封裝好的系統內體驗人像掃描
